通常使用机械搅拌釜式反应器，其具有一定的局限性。由于工艺放大效应和反应的不均匀性，颗粒尺寸大小分布难以精确调整，导致批次之间的重复性差，产品的稳定性低，缓释行为的可控性低。
顾晓利教授课题组发表在ACS期刊上的“基于微通道技术，采用4,4-亚甲基二苯二异氰酸酯(MDI)和乙二胺(EDA)界面聚合法制备了二甲戊乐灵微胶囊”，相信可以为读者带来一定的启发。
（将100g二甲戊乐灵加热至60°C以完全熔化，并与5g二苯基甲烷-4,4-二异氰酸酯(MDI)均匀混合）与微通道I中的连续相流体（90°C下，将5g聚乙烯醇（PVA）和5g表面活性剂SP-27001（苯乙烯马来酸酐共聚物的酯化合物））溶解在90g的去离子水中）接触时，分散相在剪切和挤压力的作用下迅速分散成微小的液滴。
同时，在表面活性剂的乳化作用下，得到了由二甲戊乐灵和MDI连续相组成的稳定乳化液滴。
在进入微通道II后，液滴内的MDI和水溶液中的乙二胺（EDA）在液滴界面上进行界面聚合反应，在二甲戊乐灵核周围固化形成均匀的聚脲壳。
聚脲壳形成的反应方程如上图所示。聚脲的合成是基于MDI中异氰酸基和EDA中氨基。当水包油(O/W)乳液与EDA水溶液接触时，分散相的MDI单体向油−水界面扩散，与EDA单体在很短的时间内反应形成聚脲。
生成的聚脲在表面沉淀，逐渐形成包裹液滴的球形薄膜。随着聚合过程的进行，分子链的长度增加，积累了更多的聚脲，增加了膜层的厚度，最终成为完整的聚脲壳。
微通道的结构对液-液非均相的流动状态以及乳化液滴的形成有显著的影响。在不同微通道中制备的二甲戊乐灵微胶囊的粒径分布如下图所示
从图中可以清楚地看出，康宁AFR“心型”微通道制备的微胶囊的分布呈正态分布，且分布范围较窄。
在这一过程中，分散相和连续相通过分散和重组相互扩散和混合，在一个模块中重复了多次。

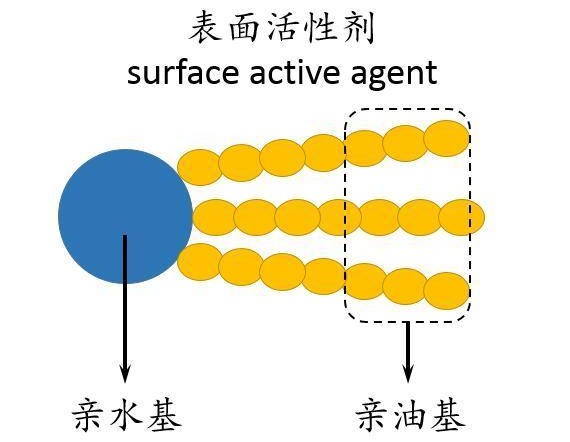

表面活性剂能促进分散相和连续相的相互混合，形成完全分散的乳化液，并能防止壳形成后微胶囊的聚集。
本文研究探讨了SP-27001、601（三苯基苯酚乙氧基酸）、木质多磺酸钠等不同类型的表面活性剂对二甲戊乐灵微胶囊制备的影响。最终确定表面活性剂SP-27001与聚脲具有良好的吸附性和相容性，有利于保持乳化液的稳定性，抑制液滴的快速聚集。
在不同反应温度(60、65和70°C)下制备的二甲戊乐灵微胶囊都呈球形。
。当温度在60°C时，由于二甲戊乐灵的熔点(56−57°C) 较低，当乳液接触微通道中的冷EDA水溶液时，较低的反应温度会使核心材料更容易结晶和沉淀，部分二甲戊乐灵没有被包封，以晶体的形式分布在微胶囊外。当温度在70°C时，由于热力学扩散效应的加速，加快了聚合反应的速率，微胶囊之间粘附聚结，均匀性变差。
1、粒径作者重点研究了Qc（连续相的流速）对二甲戊乐灵微胶囊粒径的影响。
2.包封率当Qc从3mL/min改为5mL/min时，微胶囊的包封率从63.4%提高到96.7%。但当Qc大于5mL/min时，微胶囊的包封率随着Qc的增加逐渐降低。
而当连续相的流速较高时，较多的二甲戊乐灵溶解在水中，而分散相中活性成分的浓度相对较低。
图9结果可以得出当Qs在0.5mL/min时，微胶囊具有规则的球形，表面光滑，均匀性高(图b)，有助于构建有效的控释配方。
康宁微通道反应器的本质安全、高效传质传热和无缝放大的技术优点，在精细化工和医药化工领域已被广泛认可。我们欣慰地看到康宁微通道反应器在农药制剂领域有新的应用拓展，也希望康宁微通道反应技术在农药、医药制剂、化妆品等领域涌现出更多创新的研究成果。
分析科学前沿碰撞，精英荟萃开启新程——中国分析测试协会第八届青年学术委员会第二次全体委员会议暨学术交流会盛大开幕
北京市丰台区人民政府六里桥街道办事处（本级）600.00万元采购VOC检测仪
解锁诸多新技术“宝藏”，第七届地质及矿物分析新技术与应用网络研讨会圆满落幕
您关注到了吗？《精细化工产业创新发展实施方案（2024—2027年）》频频提及的这项技术！
